Cómo es un móvil por dentro

por:

como es un movil por dentro la cabecera

Casualmente he tenido la oportunidad de tener un móvil, no muy antiguo, que se estropeó de forma súbita y sin arreglo, lo cual he aprovechado para escribir este artículo sobre cómo es un móvil por dentro.

Telefono desmontado para ver cómo es por dentro

Empezando por la parte trasera tenemos:

  1. La carcasa de la batería
  2. La estructura posterior de plástico
  3. La placa base del teléfono
  4. La pantalla y la estructura delantera del teléfono
  5. El protector de la pantalla, el cual suele ser de cristal o de algún tipo de plástico

Como se puede apreciar las partes más interesantes son la 3 y la 4 ya que en las mismas están los componentes que consiguen darle vida al teléfono.

Analizando la placa base de un teléfono

En este apartado nos vamos a centrar en la placa base del teléfono (apartado 3 de la imagen anterior).

La placa base de un teléfono desmontado

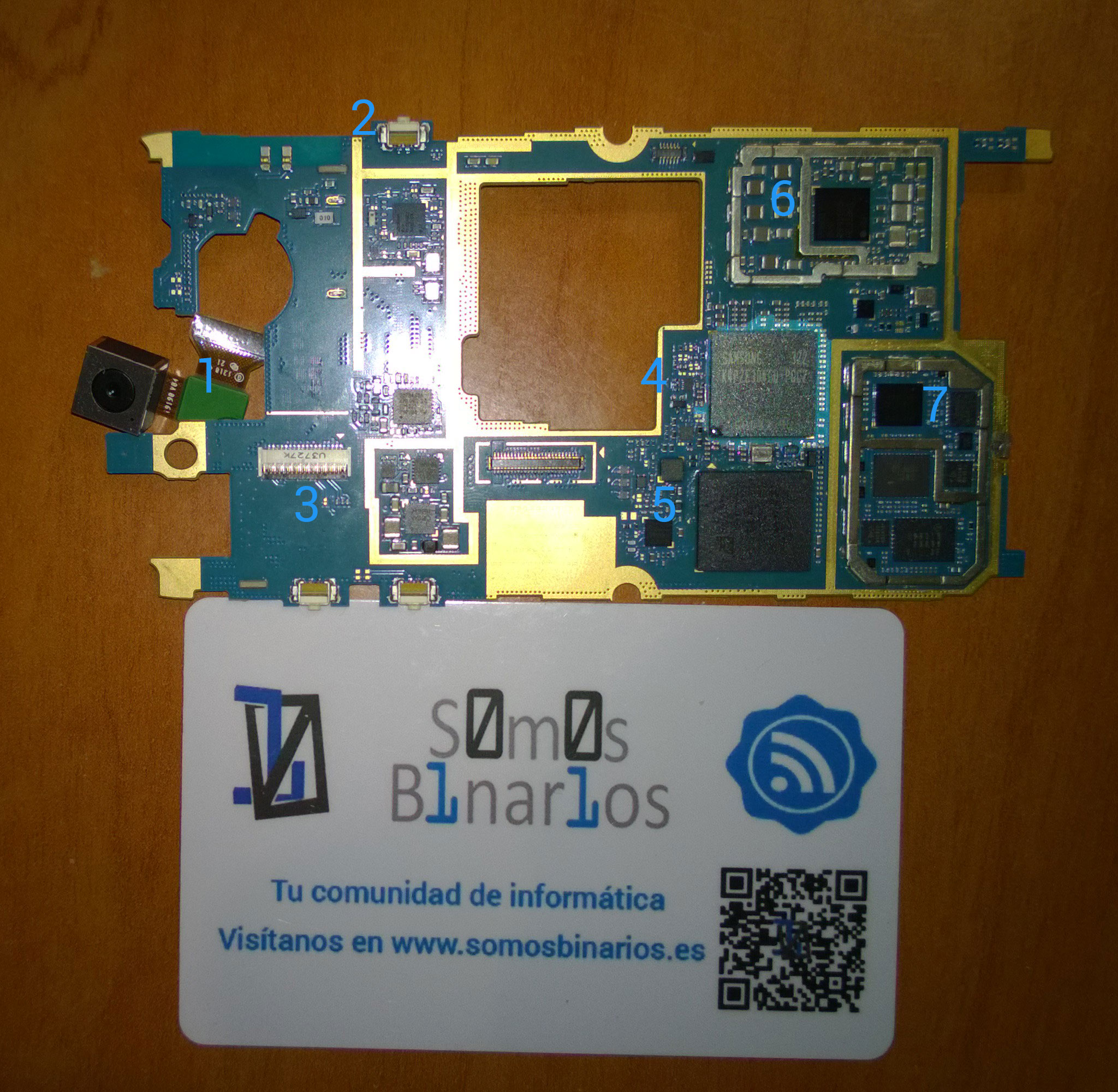

Aunque hay multitud de componentes en esta placa, nos vamos a centrar en las zonas marcadas:

  1. La cámara principal de nuestro teléfono, la cual acaba en una pista que se enchufará en un conector como el del punto 3.
  2. Uno de los botones laterales de nuestro dispositivo
  3. Un conector para enchufar aquellos módulos que terminen en una pista.
  4. La CPU de nuestro móvil, en este caso producida por Samsung
  5. Aunque esta un poco oscura, lleva grabado SanDisk así que tiene pinta de ser la memoria interna del terminal.
  6. Investigando un poco los números serigrafiados en el chip, he podido identificarlo como el módulo de energía. Es decir el que se encarga de alimentar el teléfono y su batería cuando están enchufados
  7. En este sector están los componentes dedicados a la conectividad, entre ellos el módem Qualcomm.

La parte trasera de la pantalla

estructura trasera de un telefono

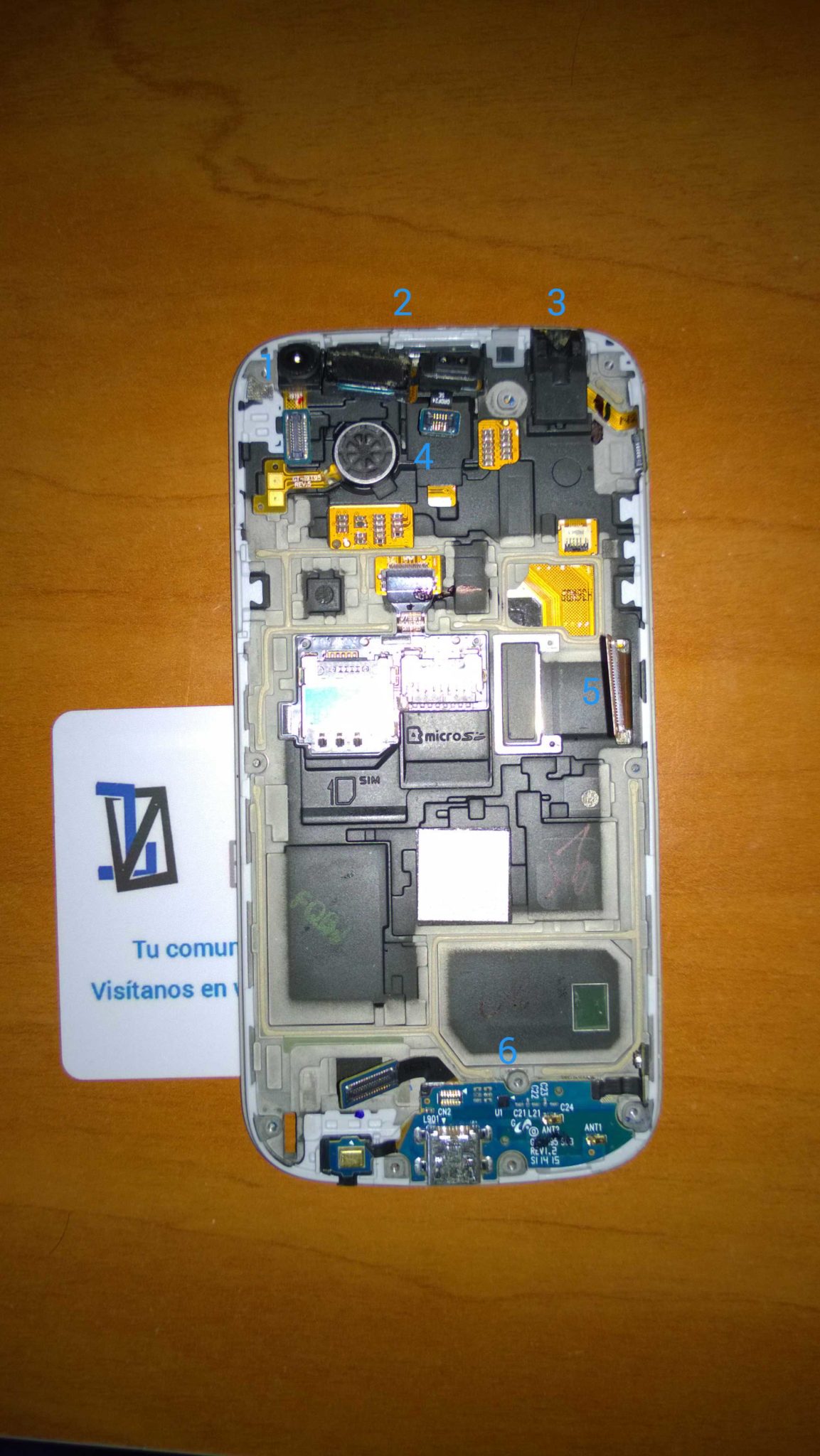

Otro elemento muy interesante es la parte trasera de la pantalla, que paso a describir:

  1. Cámara delantera, es un módulo que se enchufa a la placa base
  2. Módulo formado por el sensor de brillo y los leds utilizados para mostrar notificaciones
  3. Conector de los auriculares
  4. Módulo encargado de la vibración del teléfono
  5. Conexión de la pantalla
  6. Módulo del USB encargado de transmitir la corriente y los datos a la placa base



La pantalla

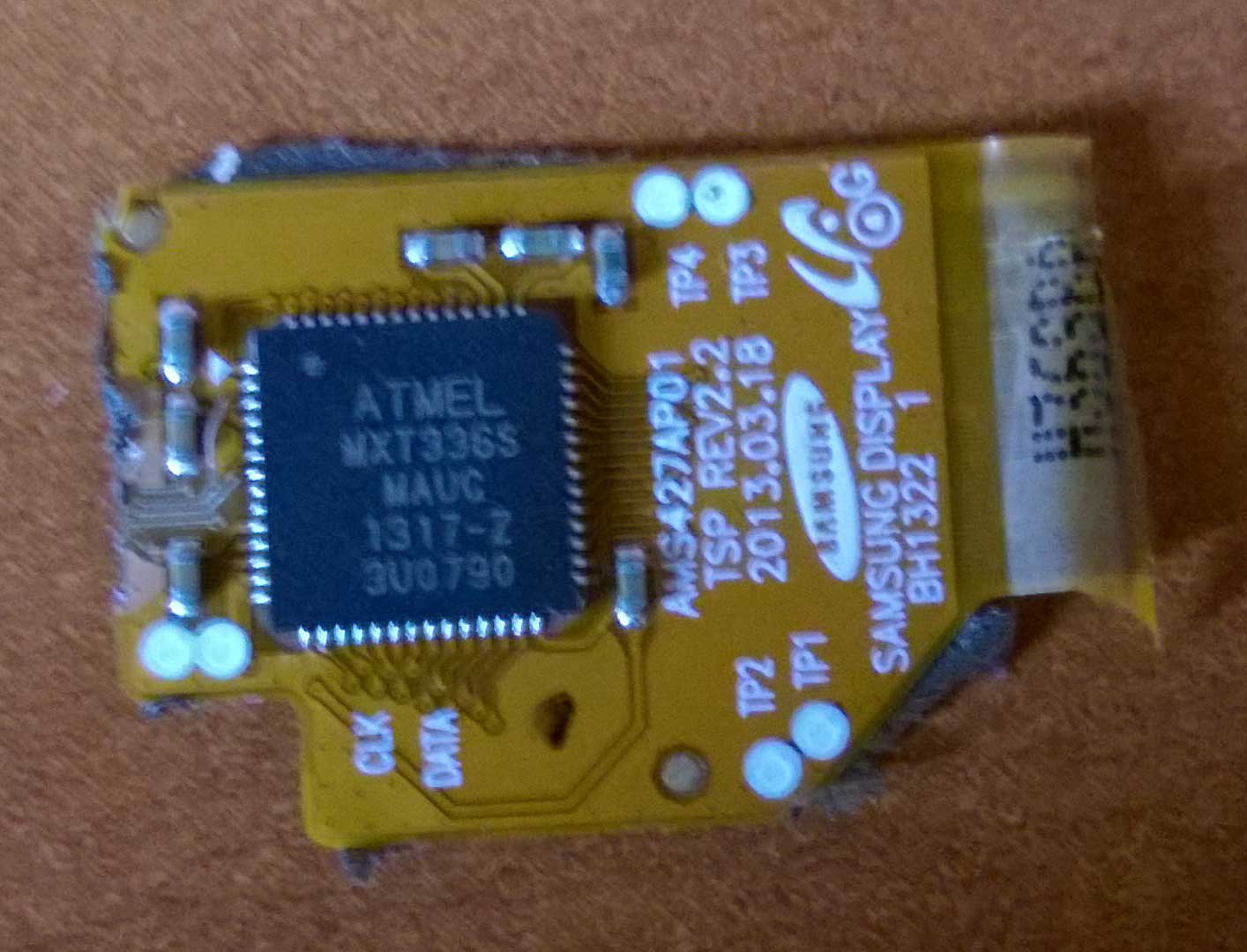

Finalmente, también he querido investigar un poco cómo funciona la pantalla y he dado con su fabricante (Samsung) y con el chip que se encarga de su gestión:

pantalla del teléfono



Como último apunte y a modo de resumen, podríamos decir que el teléfono consta de una placa base con el procesador, la memoria y la alimentación, a la cual se enchufan diversos “periféricos”, como los leds de notificación o las cámaras, todo ello en un cuerpo de plástico y ensamblado a base de pegamento.

Espero que os haya parecido interesante el artículo.

Un saludo.
